13. 極座標・2段軌道投入

実際の打上げロケットの多くは、使い終わった1段目を途中で捨てる多段式です。 空になった重いタンクを運び続けずに済むからです。 例題12 の2次元の上昇に段分離を加え、いつ分離して、それぞれの段で推力をどう出せばよいかを求めます。

項目	内容
状態	地球中心からの距離 $R$、角度 $\theta$、鉛直速度 $V_r$、水平速度 $V_t$、質量 $m$
制御	推力の鉛直成分 $T_r$ と水平成分 $T_t$
目的	軌道投入時の2段目の質量 $m(t_f)$ を最大にする
区間	2区間（各20ノード）、分離時刻も終了時刻も自由
新しく学ぶこと	2次元での段分離、区間ごとに異なる機体パラメータ

状況

打上げ時の質量は 20 t で、これには上に載っている2段目（1 t）も含まれます。 1段目の区間では機体全体の質量が 2 t を下回るまで推進剤を使うことはできません。 分離すると機体は2段目だけになり、質量は 1 t から再出発します。分離で捨てる質量（分離直前の質量 − 1 t）は、分離の時刻とともに最適化で決まります。

2段目は1段目より比推力が高く（300 s に対して 350 s）、最大推力は小さい（約 294 kN に対して約 14.7 kN）エンジンを持ちます。 目標は高度 500 km の円軌道で、軌道に入ったときの2段目の質量を最大にします。 地球の自転は考えず、加速度は 8 G 以下に抑えます。

問題設定

座標系

例題12 と同じです。$R$ は地球中心からの距離（高度 $h = R - R_e$）、$\theta$ は射点から地球中心のまわりに回った角度、 $V_r$ は真上向きの速度、$V_t$ は進行方向の水平速度、$T_r$ と $T_t$ は推力の鉛直成分と水平成分です。

区間と接続条件

時間を2つの区間に分けます。

• 区間1（1段目）：$0 \le t \le t_s$
• 区間2（2段目）：$t_s \le t \le t_f$

分離時刻 $t_s$ と終了時刻 $t_f$ はどちらも最適化で決めます。分離の瞬間、位置と速度は変わらず、質量だけが不連続に減ります。

$$\begin{aligned} R(t_s^+) &= R(t_s^-) \\ \theta(t_s^+) &= \theta(t_s^-) \\ V_r(t_s^+) &= V_r(t_s^-) \\ V_t(t_s^+) &= V_t(t_s^-) \\ m(t_s^+) &= 1\ \mathrm{t} \end{aligned}$$

$t_s^-$ は分離直前、$t_s^+$ は分離直後を表します。質量は連続にせず、分離直後の値を 1 t に固定します （区間をつなぐ）。

運動方程式

両区間とも例題12 と同じ形で、段 $i$（$i = 1, 2$）の値を使います。

$$\begin{aligned} \dot{R} &= V_r \\[2pt] \dot{\theta} &= \frac{V_t}{R} \\[2pt] \dot{V}_r &= \frac{T_r - D_r}{m} - g(R) + \frac{V_t^2}{R} \\[2pt] \dot{V}_t &= \frac{T_t - D_t}{m} - \frac{V_r V_t}{R} \\[2pt] \dot{m} &= -\frac{\sqrt{T_r^2 + T_t^2}}{g_0 I_{sp,i}} \end{aligned}$$

$V_t^2/R$ は遠心力、$-V_r V_t/R$ は上昇すると水平速度が減る効果（角運動量の保存）を表します。抵抗・空気密度・重力は次のとおりです。

$$\begin{aligned} V &= \sqrt{V_r^2 + V_t^2} \\[2pt] D_r &= \tfrac12 \rho(h)\, V_r V\, C_{D,i} A_i \\[2pt] D_t &= \tfrac12 \rho(h)\, V_t V\, C_{D,i} A_i \\[2pt] \rho(h) &= 1.225\, e^{-h/8500} \\[2pt] g(R) &= \mu / R^2 \end{aligned}$$

境界条件

$$\begin{aligned} &R(0) = R_e,\quad \theta(0) = 0 \\ &V_r(0) = 0,\quad V_t(0) = 0 \\ &m(0) = 20\ \mathrm{t} \\[4pt] &R(t_f) = R_e + 500\ \mathrm{km} \\ &V_r(t_f) = 0 \\ &V_t(t_f) = \sqrt{\mu / R(t_f)} \end{aligned}$$

終端の水平速度は高度 500 km の円軌道速度（約 7616.6 m/s）です。終端の角度と時刻は自由です。

制約

$$\begin{aligned} &R \ge R_e \\ &2\ \mathrm{t} \le m \le 20\ \mathrm{t} \quad (\text{区間1}) \\ &200\ \mathrm{kg} \le m \le 1\ \mathrm{t} \quad (\text{区間2}) \\ &\sqrt{T_r^2 + T_t^2} \le T_{\max,i} \\ &-T_{\max,i} \le T_r,\ T_t \le T_{\max,i} \\ &\left|\frac{\boldsymbol{T} - \boldsymbol{D}}{m}\right| \le 8\, g_0 \end{aligned}$$

• 推力の大きさは段ごとの最大推力以下です。
• 推力の各成分は、段ごとの最大推力の範囲 $\pm T_{\max,i}$ で正にも負にもなれます。例題12と違い、推力を下向き・後ろ向きにも出せます。
• 区間2の質量の下限は2段目の空の質量 200 kg です。最終質量を最大にするので、結果がこの下限に近づくことはありません。
• 加速度（推力と抵抗による、重力を含めない加速度）の大きさを 8 G 以下にします。

目的関数

$$J = -\frac{m(t_f)}{20\ \mathrm{t}}$$

軌道に入ったときの2段目の質量を最大にします。打上げ時の質量で割って大きさをそろえています。

パラメータ

記号	意味	1段目	2段目
—	区間の初めの質量	20 t	1 t
—	質量の下限	2 t	200 kg
$C_{D,i} A_i$	抵抗係数 × 断面積	0.2 × 3.14 m²	0.2 × 3.14 m²
$I_{sp,i}$	比推力	300 s	350 s
$T_{\max,i}$	最大推力（初めの重量の 1.5 倍）	約 294.2 kN	約 14.7 kN

地球半径 $R_e = 6371$ km、標準重力加速度 $g_0 = 9.80665$ m/s²、重力と目標速度の計算に使う重力定数 $\mu = 3.986 \times 10^{14}$ m³/s²、 加速度の上限 8 G、目標高度 500 km です。距離・速度・質量の単位は例題12と同じ考え方でそろえます（質量の単位は 20 t）。

初期推定

区間1を 0〜100 秒、区間2を 100〜200 秒として与えます。

• 距離 $R$ は地表から目標の高さへ、角度 $\theta$ は 0 から 25° へなめらかに増える3次式。
• 鉛直速度は 0、水平速度は 0 から目標速度へ直線的に増やします。
• 質量は、区間1で 20 t から 2 t へ、区間2で 1 t から 200 kg へ減る3次式。
• 推力は各段で、鉛直成分を $0.9\,T_{\max,i}$、水平成分を $0.1\,T_{\max,i}$ から 0 へ下げる3次式。

結果

飛行経路。横軸は射点からの地表距離、縦軸は高度で、高度方向を拡大しています。青は1段目、橙は2段目の区間です。点はノードでの値、線はそれらを通る多項式、橙色の矢印はエンジンが動いているノードでの推力の向き（間引いて表示）です。

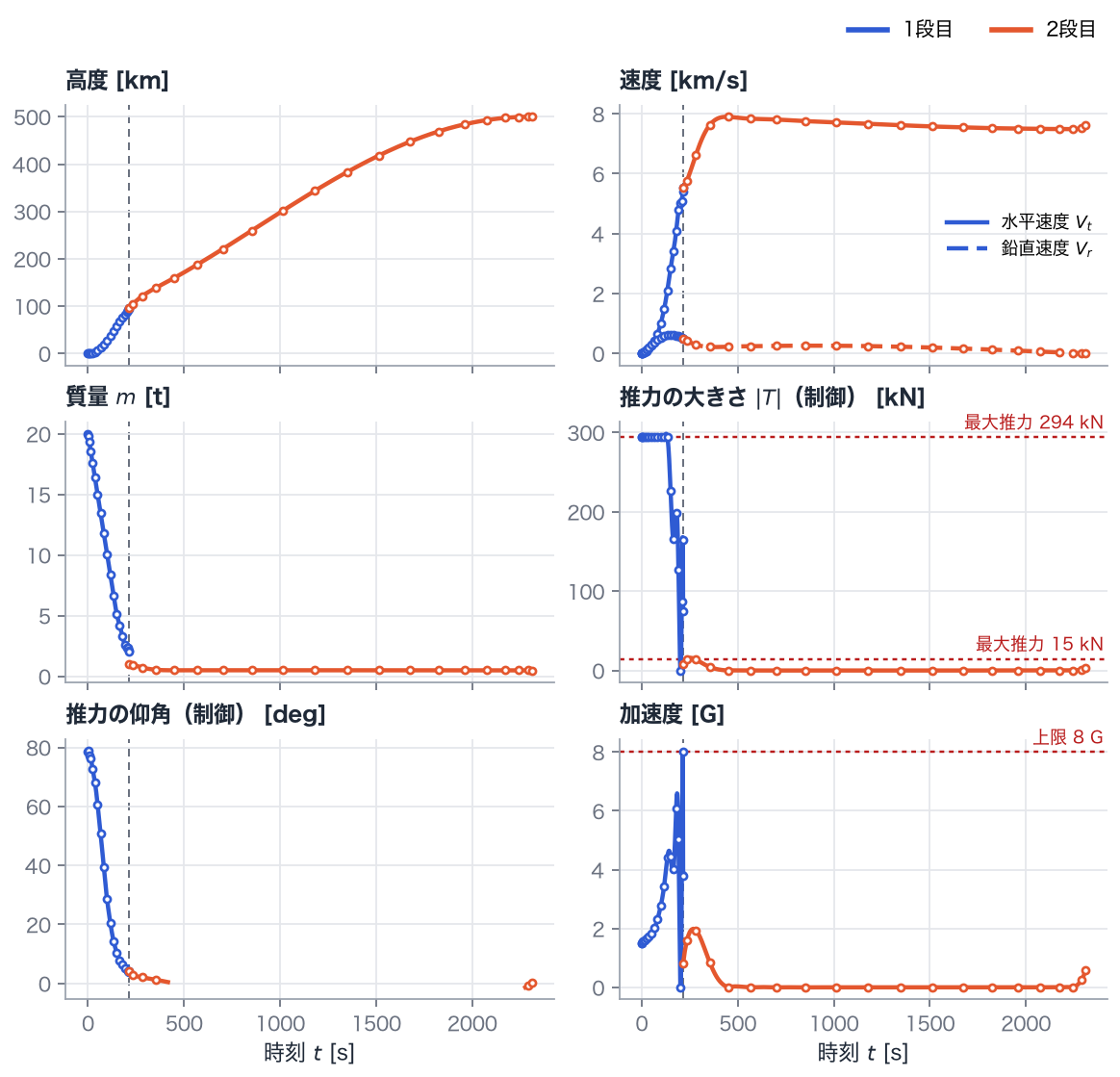

時間履歴。高度、水平速度（実線）と鉛直速度（破線）、質量、推力の大きさ、推力の仰角（エンジン停止中は非表示）、推力と抵抗による加速度。青は1段目、橙は2段目、縦の破線は段分離の時刻です。赤い点線は各段の最大推力と加速度の上限です。

上昇の様子。右側は速度・推力の大きさ・推力の仰角で、縦の実線が現在の時刻です。エンジンが止まっている間は早送りしています。

• 段分離は時刻 215.5 秒です。分離直前の質量は 2,000 kg で、 区間1の下限に達しています。1段目の推進剤を使い切ってから捨てています。
• 分離時の水平速度は 5,536 m/s で、軌道速度の大部分を1段目が稼いでいます。
• 2段目は時刻 2,312 秒ごろまで燃焼した後、長い慣性飛行に入り、 — 秒ごろから 2,312 秒まで再び燃焼して円軌道に入ります。
• 軌道に残る2段目の質量は 476.5 kg です。2段目の空の質量 200 kg を除いた分が、運べる荷物と残った推進剤にあたります。
• 終端の高度は 500.0 km、速さは 7,616.6 m/s で、目標どおりです。
• 加速度はノードで上限の 8.00 G に達しています。

解説

1段目の終わりに推力を絞る

1段目は推進剤を使うほど軽くなり、同じ推力でも加速度が大きくなります。分離直前の 2 t の機体に最大推力 294 kN をかけると約 15 G になり、 上限の 8 G を超えます。そのため1段目の最後は推力を絞って 8 G を守っています。推力のグラフで1段目の終わりに値が大きく上下しているのは、 この上限に沿った推力の変化を、少ないノードの多項式で表しきれていないためで、ノードの間では加速度の線が 8 G を越えています。

長い慣性飛行とホーマン遷移

2段目は高度 100〜150 km あたりで軌道速度に近い速さまで加速したあと、エンジンを止め、地球のまわりを大きく回りながら高度 500 km まで上がります。 射点から軌道投入点までの地表距離は 15,476 km にもなります。 最高点に着いたところで再び燃焼し、円軌道に必要な速度まで加速します。

これは低い軌道から高い軌道へ移るホーマン遷移の形です。低い高度で加速して、最高点が目標高度になる楕円軌道に乗り、 最高点で円軌道にするための加速を加えるのが、推進剤の点で効率的です。例題12 の 「燃焼・慣性飛行・燃焼」と同じ考え方ですが、2段目の推力が小さいので、最初の燃焼が長くなり、慣性飛行は 30 分以上と長くなっています。

なぜ2段式が得か

1段目の空のタンクやエンジン（約 1 t）を分離で捨てるので、2段目は軽い機体を加速するだけで済みます。 さらに比推力の高いエンジンを真空に近い上空で使えます。単段の例題12では空の機体が質量の 1 % という非現実的な値を仮定していましたが、 2段式なら各段の構造に余裕を持たせても軌道に到達できます。

試してみよう

• Rocket の Isp の2段目の値を 350 から 450 に上げ、最終質量がどれだけ増えるか、2段目の燃焼時間がどう変わるかを見る。
• MaxG を 8 から 15 に緩め、1段目の終わりの推力の絞り込みと、推力のグラフの上下の振れがどう変わるかを確かめる。
• ノード数（Problem([0.0, 100, 200], [20, 20], ...) の [20, 20]）を [30, 30] に増やし、1段目の終わりの推力の振れが小さくなるか比べる。

実行する

uv run python examples/13_rocket_ascent_polar_tsto.py

examples/13_rocket_ascent_polar_tsto.py を GitHub で見る
