04. 深さ制限付き最速降下

最速降下の坂は、深く下って速度を稼ぐほど有利でした。では、ある深さより下には坂を作れないとしたらどうでしょうか。床に沿って進む区間が現れ、道筋の形が変わります。

項目	内容
状態	水平位置 $x$ 、深さ $y$ 、速さ $v$
制御	坂の向き $\theta$ （真下から測った角度）
目的	到着時刻 $t_f$ を最小にする
区間	1区間、40ノード、終了時刻は自由
新しく学ぶこと	状態の上下限を経路制約として使うこと、制約に沿って進む区間（境界弧）が現れること

状況

例題03 と同じく、摩擦のない坂を玉が重力だけで転がります。今回は次の2点が違います。

終点を1点に決めます。 水平に 1 m、深さ 0.2 m の点です。例題03では深さを自由にしていました。
床があります。 深さ 0.3 m より下には坂を作れません。

床がなければ、最速の道は終点より深いところまで下ってから、終点へ向かって上り返します。深く下るほど速くなれるからです。その最も深い点が床より下にあると、そのままでは通れません。床が答えをどう変えるかを調べます。

この例では重力加速度を地球の値 9.81 m/s² にしています。

問題設定

運動方程式

深さ $y$ は下向きを正、角度 $\theta$ は真下から測ります。 $\theta = 0$ が真下、 $90^\circ$ が水平、 $90^\circ$ より大きいと上り坂です。

\begin{aligned} \dot{x} &= v \sin\theta \\[2pt] \dot{y} &= v \cos\theta \\[2pt] \dot{v} &= g \cos\theta \end{aligned}

例題03と同じ式です。上り坂（ $\cos\theta < 0$ ）では3行目が負になり、玉は減速します。ここでもエネルギー保存により、速さは深さだけで決まります（ $v = \sqrt{2 g y}$ ）。

境界条件

\begin{aligned} x(0) &= 0, & y(0) &= 0, & v(0) &= 0 \\[2pt] x(t_f) &= 1, & y(t_f) &= 0.2 \end{aligned}

終点の速さは決めません。エネルギー保存から、終点の深さが決まれば速さも $\sqrt{2 \cdot 9.81 \cdot 0.2} \approx 1.98$ m/s に決まります。

制約

\begin{aligned} 0 \le\ & y \le 0.3 \\[2pt] & v \ge 0 \\[2pt] 0 \le\ & \theta \le \pi \\[2pt] 0.01 \le\ & t_f \le 5 \end{aligned}

1行目の上限 $y \le 0.3$ がこの例の主役の床です。この例では、どれも変数の上下限として与えています。状態の上下限はすべてのノードで課されるので、「途中のどの時刻でも床より下へ行かない」という経路制約として働きます。

$v \ge 0$ 、 $0 \le \theta \le \pi$ （左へ戻らない）、終了時刻の範囲は、計算が変な方向へ迷い込まないための補助的な制約です。

目的関数

J = t_f

パラメータ

記号	意味	値
$g$	重力加速度 `PARAMETERS["gravity"]`	9.81 m/s²
$l$	終点の水平距離 `PARAMETERS["distance"]`	1 m
$y_f$	終点の深さ `PARAMETERS["final_depth"]`	0.2 m
$y_{\max}$	床の深さ `PARAMETERS["max_depth"]`	0.3 m

初期推定

時刻は 0 から 0.7 s までとし、その割合を $s = t / 0.7$ （0 から 1）とします。

\begin{aligned} x &= l\, s \\[2pt] y &= y_f\, s + 0.2 \sin(\pi s) \\[2pt] v &= \sqrt{2 g y} \end{aligned}

水平位置は一定の速さで進み、深さは途中で一度ふくらんでから終点の深さへ戻る形です。速さはエネルギー保存に合わせています。向き $\theta$ は 0 から 2 rad（約 115°）へ時刻に比例して増やします。

結果

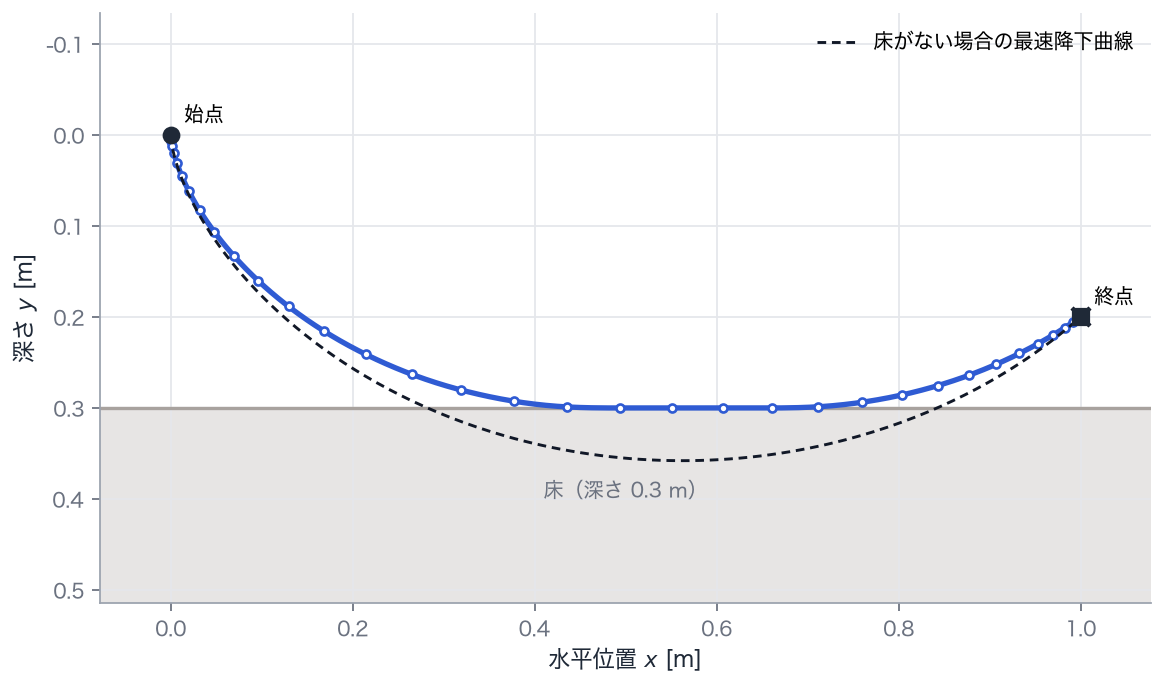

玉の通る道筋。縦軸は深さで、下ほど深くなります。灰色の領域が床より深い通れない範囲です。点は40個のノードでの値、青の線はそれらを通る多項式、黒の破線は床がない場合の最速降下曲線です。

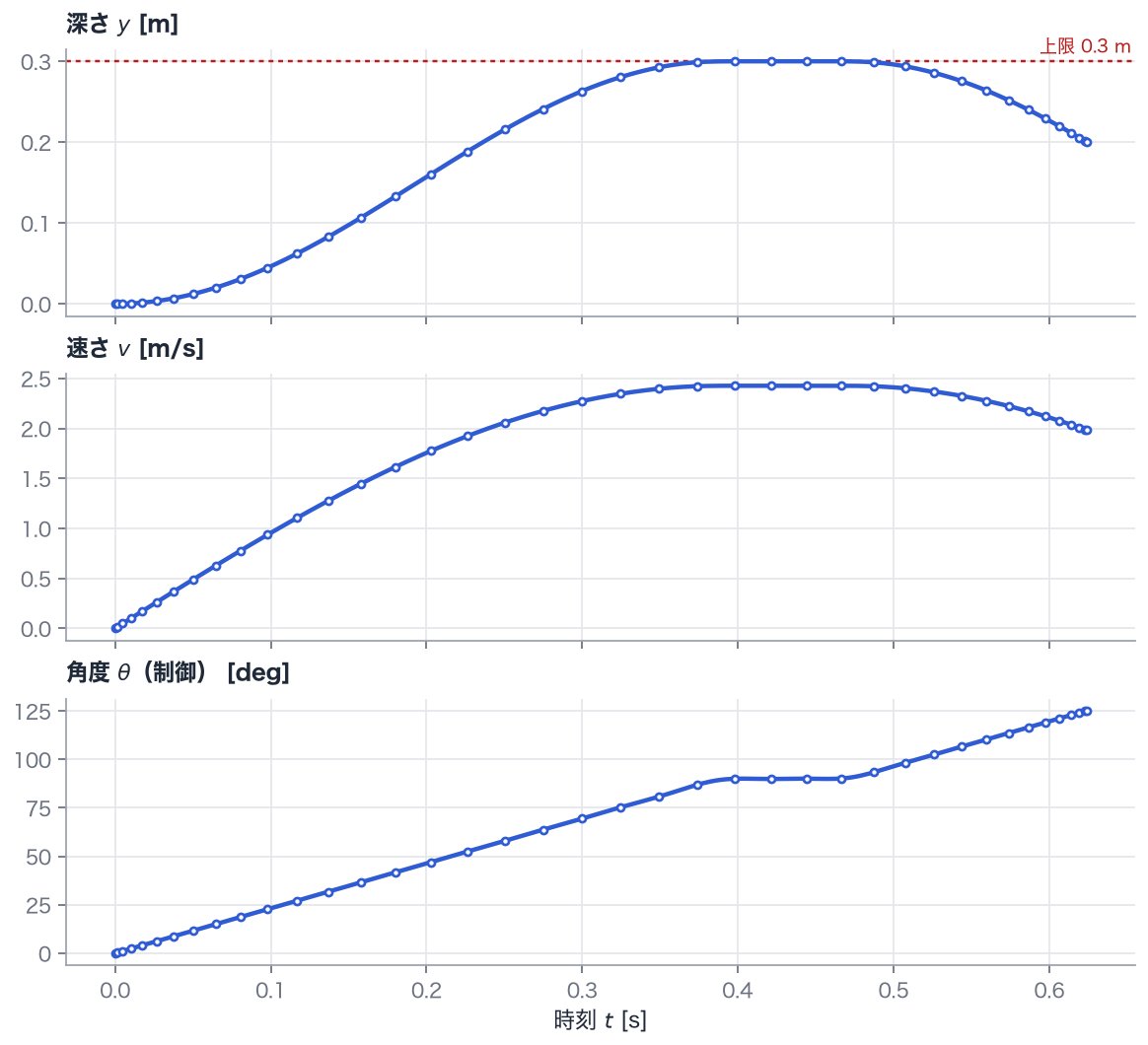

深さ・速さ・向き（制御）の時間履歴。点はノードでの値、線は多項式、赤の点線は深さの上限 0.3 m です。向きは度で表示しています。

玉が転がる様子。左は道筋と床、右は深さ・速さ・向きの時間履歴で、縦線が現在の時刻です。

到着時刻は 0.6242 s です。床がない場合の 0.6206 s より、わずかに遅くなります。
床がなければ深さ 0.358 m まで下りますが、床があると最大深さは 0.300 m に抑えられます。
道筋は「下る → 床に沿って水平に進む → 上る」の3つの部分に分かれます。床の上では向きが 90°（水平）で一定、速さも一定です。
終点では向きが 125° の上り坂で、速さは 1.981 m/s です。

解説

床に沿って進む区間

床がないときの最速の道は、床より深いところを通ります。床があるとそこへは行けないので、 行ける範囲で最も深いところ、つまり床の上をできるだけ長く通るのが次善の策になります。床の上では速さが $\sqrt{2 g y_{\max}} = \sqrt{2 \cdot 9.81 \cdot 0.3} \approx 2.43$ m/s で、これが途中で出せる最大の速さです。

このように、制約が等号で成り立ったまま（ $y = y_{\max}$ ）進む部分を境界弧といいます。境界弧の上では制御も制約で決まり、深さを保つために向きは水平（ $\theta = 90^\circ$ ）に固定されます。境界弧の前後は、床のない問題と同じくサイクロイドの一部で、床に接するように入り、接するように出ていきます。

時間の損失が小さい理由

床があると、床がない場合の最も深い（最も速い）部分を通れません。ただ、その部分は道のりのごく一部で、床の上でも速さは 2.43 m/s と十分に大きいので、到着時刻の差は1 % 未満にとどまります。

終点の向き

例題03では終点の深さを自由にしたので、終点でちょうど水平になりました。この例では終点の深さを 0.2 m に固定したので、その条件はなくなります。床から 0.2 m まで上り返す必要があり、終点では上り坂になっています。

1本の多項式で表す限界

境界弧の始まりと終わりでは、向き $\theta$ の変化の仕方が急に変わります（傾きが折れ曲がる）。 1区間の多項式ではこの折れ目を正確に表せないので、向きのグラフでは境界弧の前後が少し丸まっています。上限はノードでだけ課されるので、ノードの間を通る多項式は床をごくわずかに（ $10^{-5}$ m 程度）超えることがあります。ノードを増やすと折れ目はよりはっきりします。

試してみよう

PARAMETERS["max_depth"] を 0.4 にする。床が床なしの最大深さ（約 0.358 m）より深くなるので床に触れず、到着時刻は床なしの値約 0.6206 s に一致します。
PARAMETERS["max_depth"] を 0.25 にする。床に沿う区間が長くなり、到着時刻は約 0.636 s に延びます。
main() の solve() を solve(nodes=20) にしてノード数を半分にし、向きのグラフの折れ目付近の形を40ノードの場合と比べる。

実行する

uv run python examples/04_constrained_descent.py
