03. 最速降下

摩擦のない坂の上に玉を置き、静かに手を離します。玉が水平に 1 m 離れた地点へ最も早く着くのは、どんな形の坂でしょうか。まっすぐな坂は道のりが最短ですが、最速ではありません。1696年に Johann Bernoulli が出題した、変分法の始まりとなった問題です。

項目	内容
状態	水平位置 $x$ 、深さ $y$ 、速さ $v$
制御	坂の向き $\theta$ （真下から測った角度）
目的	到着時刻 $t_f$ を最小にする
区間	1区間、20ノード、終了時刻は自由
新しく学ぶこと	三角関数を含む非線形な運動方程式、不等式で書く経路制約、終点の一部（深さ）を自由にする境界条件、解析解との比較

状況

坂の形を直接探す代わりに、玉が各時刻に進む向きを制御として探します。向きの時間変化が決まれば、玉の通る道筋、つまり坂の形が決まります。

坂を急にすると、早く速度が上がりますが、深く下がるだけで横にはあまり進みません。
坂をゆるやかにすると、横には進みますが、速度がなかなか上がりません。

最速の坂は、「最初は急に下って速度を稼ぎ、速くなってから横へ進む」形になると予想できます。その度合いを最適化で決めます。

終点については水平位置 $x = 1$ だけを決め、深さは決めません。「水平に 1 m 離れた鉛直線のどこかに、最も早く届く」問題です。重力加速度と距離をどちらも 1 とする、単位を気にしない設定です。

問題設定

運動方程式

深さ $y$ は下向きを正にとります。角度 $\theta$ は真下から測り、 $\theta = 0$ が真下、 $\theta = 90^\circ$ が水平です。

\begin{aligned} \dot{x} &= v \sin\theta \\[2pt] \dot{y} &= v \cos\theta \\[2pt] \dot{v} &= g \cos\theta \end{aligned}

1・2行目：速さ $v$ を、向き $\theta$ に応じて水平方向と鉛直方向に分けたものが、位置の変化の速さです。
3行目：重力 $g$ のうち坂に沿った成分 $g\cos\theta$ だけが玉を加速します。真下（ $\theta = 0$ ）なら $g$ そのもの、水平（ $\theta = 90^\circ$ ）なら加速しません。

2行目と3行目から $v\dot{v} = g\dot{y}$ 、つまり $\tfrac{1}{2}v^2 = g y$ が常に成り立ちます。摩擦がないので速さは深さだけで決まる（ $v = \sqrt{2 g y}$ ）という、エネルギー保存の式です。

境界条件

\begin{aligned} x(0) &= 0, & y(0) &= 0, & v(0) &= 0 \\[2pt] x(t_f) &= l \end{aligned}

原点で静止した状態から出発し、水平位置 $l$ に着いたら終わりです。終点の深さ $y(t_f)$ と速さ $v(t_f)$ は決めず、最適化に任せます。

制約

\begin{aligned} y &\ge 0 \\[2pt] \theta &\ge 0 \\[2pt] t_f &\ge 0.1 \end{aligned}

出発点より上には行きません（出発点では $y = 0$ が境界条件で決まっているので、それ以外のノードに課しています）。
向きは左に戻らない範囲にします。
終了時刻が 0 に近づいて計算が壊れないよう、下限を置いています。

これらは途中のすべてのノードで守る経路制約で、「値 $\ge 0$ 」の形の不等式として与えています。最適解ではどれも効いていません（等号になりません）。

目的関数

J = t_f

パラメータ

記号	意味	値
$g$	重力加速度 `PARAMETERS["g"]`	1 m/s²
$l$	終点の水平距離 `PARAMETERS["l"]`	1 m

初期推定

時刻は 0 から 2 までとし、水平位置は 0 から 1 へ、深さは 0 から $1/\sqrt{3}$ へ、どちらも時刻に比例して増える直線にします。向きは一定の $30^\circ$ です。速さには初期推定を与えておらず、0 から始まります。道筋としては「30°ずれた直線の坂」を、物理的につじつまの合わないまま与えていることになりますが、最適化の途中で修正されます。

結果

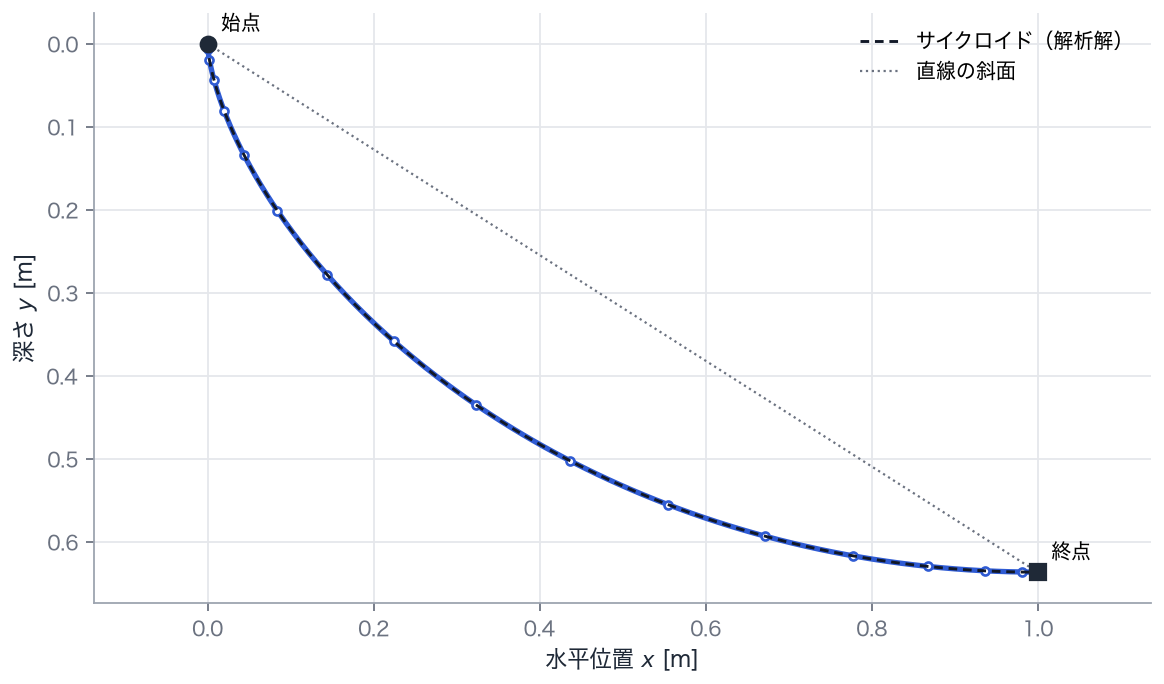

玉の通る道筋（縦軸は深さで、下ほど深い）。点は20個のノードでの値、青の線はそれらを通る多項式、黒の破線はサイクロイド（解析解）です。灰色の点線は始点と終点を結ぶ直線の坂です。

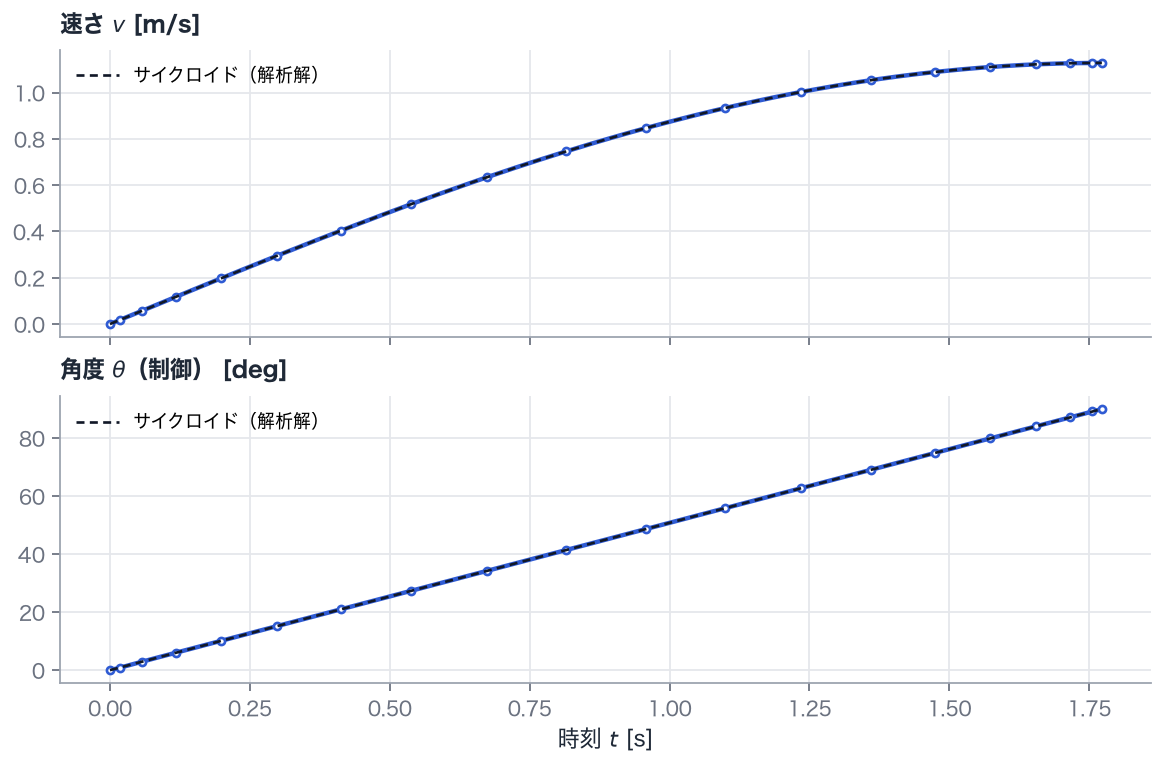

速さと向き（制御）の時間履歴。点はノードでの値、青の線は多項式、黒の破線はサイクロイドの解析解です。向きは度で表示しています。

最速の坂（青）と直線の坂（灰色の点線、白い玉）を同時に転がした様子。最速の坂の玉が終点に着いた瞬間、直線の坂の玉はまだ途中にいます。右は速さと向きの時間履歴です。

到着時刻は 1.772454 s で、解析解 $\sqrt{\pi} =$ 1.772454 s と7桁ほど一致します。
同じ終点へ直線の坂で行くと 2.101 s かかります。最速の坂は道のりが長いのに約16 % 早く着きます。
終点の深さは 0.6365 m（解析解 $2/\pi =$ 0.6366 m）、速さは 1.128 m/s です。
向きは真下（0°）から始まり、時間にほぼ比例して増え、終点でちょうど水平（90.0°）になります。

解説

サイクロイド

最速降下曲線はサイクロイドであることが知られています。半径 $a$ の円が水平な天井の下を転がるとき、円周上の1点が描く曲線で、円の回転角 $\phi$ を使って

\begin{aligned} x &= a(\phi - \sin\phi) \\[2pt] y &= a(1 - \cos\phi) \end{aligned}

と表せます。始点 $\phi = 0$ では真下を向き、最も深い点 $\phi = \pi$ では水平になります。

なぜサイクロイドになるのかは、光の屈折にたとえると分かります。光は速く進める場所を長く通るように曲がり、その曲がり方は「 $\sin\theta / v$ が一定」というスネルの法則で決まります。玉も同じで、深いほど速い（ $v = \sqrt{2gy}$ ）ので、最速の道は $\sin\theta / \sqrt{y}$ が一定になるように曲がります。この条件を満たす曲線がサイクロイドです。

終点では水平になる

この例では終点の深さを決めていません。そのため最適な道は終点でちょうど水平になります。終点では「水平位置が $l$ に届くこと」だけが求められているので、最後の瞬間に下向きの速度成分を持っていても、到着を早めることには役立ちません。速さのすべてを水平方向に向けて着くのが得なのです。

サイクロイドで水平になるのは $\phi = \pi$ のときなので、 $x = a\pi = l$ から半径が $a = l/\pi$ と決まり、

\begin{aligned} y(t_f) &= 2a = \frac{2l}{\pi} \\[4pt] t_f &= \pi\sqrt{\frac{a}{g}} = \sqrt{\frac{\pi l}{g}} \end{aligned}

となります。 $g = l = 1$ では $t_f = \sqrt{\pi} \approx 1.7725$ です。

また、サイクロイドでは向き $\theta$ が円の回転角のちょうど半分（ $\theta = \phi/2$ ）で、円は一定の速さで回るので、 $\theta$ は時刻に比例して増えます。向きの時間履歴が直線になっているのはこのためです。

数値解の精度

運動方程式に三角関数が入り、状態と制御が掛け算で結びついているので、この問題は非線形です。それでも解がなめらかなので、20ノードの多項式で解析解と7桁ほど一致します。ノード数を変えたときの誤差の減り方は、精度を確かめるの図にまとめています。

試してみよう

PARAMETERS["l"] を 2 にし、到着時刻が $\sqrt{2\pi} \approx 2.507$ s、終点の深さが $4/\pi \approx 1.273$ m になることを確かめる。
PARAMETERS["g"] を 4 にすると、坂の形は変わらず、到着時刻だけが $\sqrt{\pi/4} \approx 0.886$ s と半分になる。
make_problem の Problem([0.0, 2.0], [20], ...) の 20 を 8 にすると誤差は $10^{-7}$ 程度、7 にすると $10^{-5}$ 程度に増えます。さらに 5 や 6 にすると、ソルバーは成功を報告するのに到着時刻が 0.2 s 以上ずれます。「成功」と「正確」は別であることがわかります。

実行する

uv run python examples/03_brachistochrone.py
